外置磁性過濾器

|產品介紹

|產品結構

WHGLQ外置式磁性過濾器外殼可承受爐水循環泵同樣的工作壓力，殼體為凈容積小于0.025立方的高壓容器結構。
 WHGLQ外置磁性過濾器由外桶體、上端蓋、進出水管、內過濾網等主要部件組成，進出水管直接焊接在外桶上。
 過濾器外桶體及結構，按壓力容器設計，設計工作壓力為32.5Mpa，進出水管直接焊接在外桶體上，所有焊縫射線探傷檢驗符合JB-4730的規定。
 過濾器上端蓋承壓按壓力容器設計，與外桶體通過固定螺栓進行連接，設計工作壓力為32.2Mpa。密封面采用O形圈進行密封。上端蓋設有放氣閥門。上端蓋上裝有吊耳用于過濾器安裝，清洗時起吊用。
 過濾器濾網由內網和外網組成，外過濾網為粗網，過濾較大顆粒，內過濾網為細網，可有效阻止細小顆粒進入電機內部。內過濾網間裝有若干個磁棒，吸附水中的鐵質顆粒。



|產品技術參數

外置式磁性過濾器的技術參數：

型號：WHGLQ-42-33	設計壓力： 33MPa	試驗壓力：49.5MPa
進水口徑： 42mm	出水口徑： 42mm	設計溫度：250℃

|安裝維護

過濾器的安裝方法：直接與爐水循環泵高壓管連接。

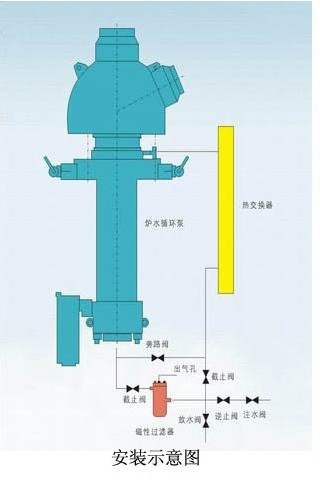

過濾器的安裝位置：爐水泵電機高壓冷卻水入口在電機蓋下端，過濾器通過高壓管道和高壓冷卻器連接，參照安裝系統圖如下：

注：圖中所有閥門用戶自備

安裝準備：
   安裝前必須保持過濾器的內外清潔，在安裝時才能拆除保護封蓋。
   過濾器進出水管材質為20G，與管道焊接時選用合適的焊材和焊料。

安裝要求
   過濾器進出水口應與爐水泵電機的冷卻循環水的方向一致。
   過濾器連接管道的布置應避免形成氣穴，過濾器的出水口必須低于爐水泵電機的高壓冷卻水入口10CM。
   連接管道的口徑應不少于爐水泵電機的高壓冷卻水管道（冷卻水管道與過濾器出水口不同時，應加裝變徑管），所有接口必須封焊，確保受壓時不泄露。
   過濾器安裝后，注水時應將放氣閥門打開，直至放氣閥門溢出水來，再將放氣閥門關死。
       注水過程應嚴格按照爐水泵使用說明書中的要求進行。
   過濾器安裝完成后，應按要求對過濾器及管道系統（包刮壓差變送器）進行水壓實驗，試驗壓力為本說明書中殼體設計壓力的1.3倍。

使用和維護
   WHGLQ外置式磁性過濾器安裝在發電廠鍋爐強制循環泵驅動電機的高壓冷卻管道系統中使用，使用時打開進出水閥門，關閉旁路閥門，使用鍋爐強制循環泵驅動電機的高壓冷卻    循環水從過濾器流過，過濾冷卻循環水中的雜物，保護強制循環泵驅動電機的安全運行。

維護：
    過濾器使用一段時間后，可以在爐水泵電機不停機的情況下清洗內裝的過濾網，但必須在打開過濾器的旁路閥門，關閉過濾器進出水口兩端的進出水閥門方能進行。
        清洗過濾器濾芯的過程如下：
    1.開起過濾器的旁路閥門。
    2.關閉過濾器進出水口兩端的進出水閥門
    3.在確認無冷卻循環水流過過濾器，在過濾器內無承壓的情況下打開過濾器上端蓋取出濾網進行清洗。
    4.清洗工作完成后，將濾芯裝入桶體內，將過濾器上端蓋與外桶體通過固定螺栓進行接連，密封用O形圈需更換。
    5.將過濾器注滿水后進行水壓試驗，試驗壓力為本說明書中殼體設計壓力的1.3倍。
    6.過濾器試驗合格后，確認無泄壓后，打開進出水口兩端的進出水閥門，關閉過濾器的旁路閥門。過濾器重新投入使用。
